Guide Para o Systema

Cada laminadora do programa INGRAMATIC possui a mais nova e moderna concepção, baseada em critérios inovadores de projeto e construção, fornecendo soluções adequadas às novas exigências do mercado como a qualidade de laminação pós tratamento térmico, em aços especiais, ligas de alumínio, titânio, superligas e laminação de perfis complexos.

ESTABILIDADE E RESISTÊNCIA: as novas estruturas projetadas com o programa CAD 3D e analisadas com o programa FEM, garantem a máxima rigidez em qualquer condição solicitada.

CONFIABILIDADE: materiais de alta qualidade e certificados, trabalhados mecanicamente de forma precisa e realizados em moderníssimos centros de trabalho FMS pelas empresas do grupo, componentes do mais alto nível de qualidade, controles e testes altamente rigorosos, são a garantia de durabilidade, de redução das exigências de manutenção e de perfeita intercambiabilidade das peças.

MODULAR: dispositivos de montagem para uma ou duas arruelas, sistemas automáticos integrados para alimentação e carregamento de arruelas de pressão e plana, soluções especiais para seleção de peças específicas com apoio em guia (tipo prisioneiro). Temos a solução precisa para cada uma de suas exigências.

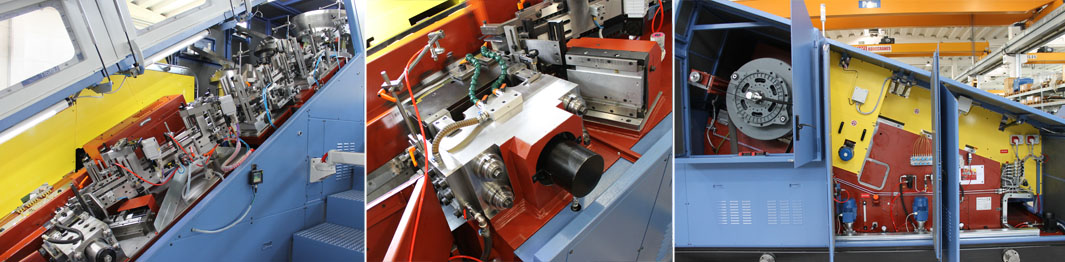

SIMPLICIDADE DE REGULAGEM: regulagem motorizada das guias com memorização das posições, volantino eletrônico para o ajuste da fase dos pentes, bloqueio hidráulico da caixa do porta ferramentas, novo porta ferramentas removível que proporciona regulagem simplificada, regulagem manual que elimina a utilização de chaves: cada operação de ajuste é de simples execução, fácil acesso e ergonômica.

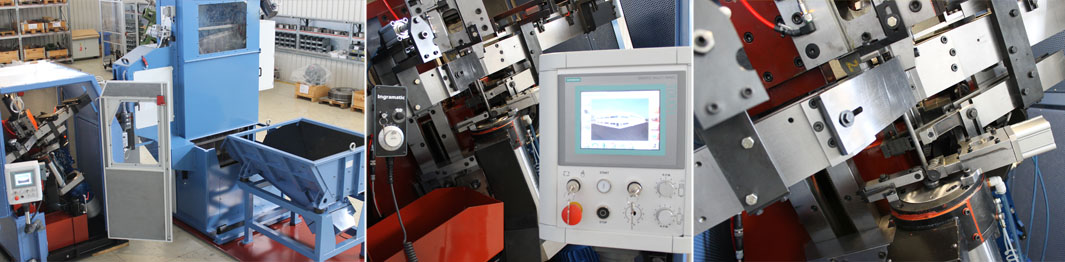

TECNOLOGIA: lubrificação hidrostática do carro, dupla introdução com novo mecanismo de movimento, painel de operação Touch Screen TFT colorido, motores brushless passo a passo, substituição de posição magnéticos digitais, novos inverter vetoriais de altíssimo rendimento. As tecnologias mais modernas disponíveis foram aplicadas para reduzir o tempo de ajuste e melhorar a relação homem-máquina.

SEGURANÇA: “segurança ativa” garantida pelo sistema de controle de esforço (aparelho SC.600) e pelo sistema para descarte de peças não conformes, através de sensores que controlam a fase dos introdutores, a fim de evitar o retorno dos parafusos contra os pentes. “Segurança passiva” graças à utilização de cabines integradas à prova de ruído, proteção de todas as partes em movimento, aplicação de micro interruptores e proteção do corpo da máquina.

ingramatic, GAMA DE PRODUTOS, GUIDE PARA O SYSTEMA, ESTABILIDADE, RESISTÊNCIA, CONFIABILIDADE, MODULAR, SIMPLICIDADE DE REGULAGEM, TECNOLOGIA, SEGURANÇA, LAMINADORAS, RP12, RP22, RP22-R1, RP320, RP320-R1, RP420, RP420-R1, RP520, RP520-R1, RP620, RP620-R1, RP72-L, RP72-L-R1, RP820, RP92, SMP12, SMP16, SMP22
  LAMINADORAS
CARACTERÍSTICAS RP020 RP120 RP220 RP220-R1 RP320 RP320-R1 RP420 RP420-R1 RP420-L RP420-L-R1
M-Motorizado         M M M M M M
Unidade de Partida simple simple simple simple simple simple simple simple simple simple
PENTES EU   TR1 TR2 TR2 TR3 TR3 TR4 TR4 TR5 TR5
Comprimento do pente fixo mm 38 85 115 115 130 130 150 150 190 190
Comprimento do pente móvel mm 45 95 130 130 150 150 170 170 210 210
Largura do pente mm 12 25 30 30 40 40 40 40 40 40
Altura do pente mm 32 65 65 65 102.5 102.5 122.5 122.5 122.5 122.5
PENTES USA 00/000 W1015 W10 W10 - - W20 W20 W30 W30
Comprimento do pente fixo mm 44.5/38.1 88.9 107.95 107.95 - - 152.4 152.4 190.5 190.5
Comprimento do pente móvel mm 50.8/45.2 101.6 127 127 - - 171.45 171.45 215.9 215.9
Largura do pente mm 17.46/12 20.64 23.8 23.8 - - 30.15 30.15 42.86 42.86
Altura do pente mm 32 65 65 65 - - 122.5 122.5 122.5 122.5
REBITE
Rosca mm M1 - M3 M2 - M6 M3 - M8 M3 - M8 M4 - M10 M4 - M10 M6 - M12 M6 - M12 M8 - M14 M8 - M14
Comprimento do corpo mm 50 100 100 100 140 140 180 180 160 160
Comprimento da rosca mm 30 62.5 62.5 62.5 100 100 120 120 120 120
MÁQUINA
Gama de velocidade até (rpm)° No 450 600 410 300/410** 330 300/330** 260 220/260** 260 220/260**
Potência do motor KW 4 11 15 15 15 15 18.5 18.5 18.5 18.5
Peso líquido Kg 1.000 3.800 4.000 5.000 7.300 8.000 7.300 8.500 8.000 8.700
  LAMINADORAS
CARACTERÍSTICAS RP520 RP520-R1 RP620 RP620-R1 RP720 RP720-R1 RP820 RP920
M-Motorizado M M M M  M M M M
Unidade de Partida double double double double double double double double
PENTES EU TR5 TR5 TR6 TR6
Comprimento do pente fixo mm 190 190 230 230 280 280 381 483
Comprimento do pente móvel mm 210 210 255 255 305 305 405 508
Largura do pente mm 50 50 50 50 50 50 57 62
Altura do pente mm 152.5 152.5 152.5 152.5 162.5 162.5 177.5 182.5
PENTES USA W30 W30 W40 W40 W50 W50 W60 W70
Comprimento do pente fixo mm 190.5 190.5 228.6 228.6 279.4 279.4 381 482.6
Comprimento do pente móvel mm 215.9 215.9 254 254 304.8 304.8 406.4 508
Largura do pente mm 42.86 42.86 42.86 42.86 49.2 49.2 55.55 61.9
Altura do pente mm 152.5 152.5 152.5 152.5 162.5 162.5 177.5 182.5
REBITE
Rosca mm M8 - M14 M8 - M14 M10 - M16 M10 - M16 M14 - M20 M14 - M20 M18 - M27 M20 - M33
Comprimento do corpo mm 250 250 250 250 300 200* 330 330
Comprimento da rosca mm 150 150 150 150 160 160 175 180
MÁQUINA
Gama de velocidade até (rpm)° No 180 150/180** 160 120/160** 120 100/120** 100 80
Potência do motor KW 22 22 30 30 45 45 55 75
Peso líquido Kg 10.000 12.000 10.500 12.500 15.000 17.300 20.000 45.000
ingramatic, GAMA DE PRODUTOS, GUIDE PARA O SYSTEMA, ESTABILIDADE, RESISTÊNCIA, CONFIABILIDADE, MODULAR, SIMPLICIDADE DE REGULAGEM, TECNOLOGIA, SEGURANÇA, CHANFRADORAS, RP12, RP22, RP22-R1, RP320, RP320-R1, RP420, RP420-R1, RP520, RP520-R1, RP620, RP620-R1, RP72-L, RP72-L-R1, RP820, RP92, SMP12, SMP16, SMP22
CHANFRADORAS
CARACTERÍSTICAS SMP12 SMP16 SMP22
Diâmetro - Ø mm 5 - 12 8 - 16 10 - 22
Comprimento mm 130 200 300
MÁQUINA
Gama de velocidade até (rpm)° Prod./1’ 220 180 130
Velocidade de rotação Giri/1' 0 - 8000 0 - 8000 0 - 6000
Potência do motor KW 7,5 11 15
Dimensão do cone ISO 30 40 40
Dimensão do inserto mm 11x11 16x16 16x16
Peso líquido Kg 2.800 3.900 4.500

(M) Controle Motorizado da fase dos pentes & Unidade de Alimentação com Servomotores
(*) O comprimento máximo pode ser feito com um equipamento disponível como opcional. (**) Com a utilização das guias by-pass (parafusos sem arruelas).
Os dados deste catálogo poderão sofrer alterações devido a melhorias técnicas.
